一般的に湿式集塵装置は高性能・低価格・高耐熱・メンテナンスが容易といった優れた点を持ちながら、
集塵力や排水処理に難点があることから敬遠されることも少なくありません。
しかし、正しく適用されるならば湿式集塵に勝る方法はないと考え、当社ではより機能的でより使いやすい集塵装置を開発しました。
それが、「RSE集塵装置」です。
「RSE集塵装置」は、集塵水の完全循環を最大の特長とする高性能湿式集塵装置です。
処理風量は50～1,000m3／分まで15機種を標準化。組み合わせ次第では、1,0000m3／分まで対応できます。
0.5μm以上のほとんどのダスト捕集に有効で、含塵濃度10g／m3のダストに対して排気濃度を0.1g／m3以下に抑えることが可能です。
使用する水はボールタップバルブによって自動的に給水され、蒸発水分とダストに付着して系外に持ち去られる水分のみを補給すればよいので、集塵に使用する水量も少なくて済みます。
「RSE集塵装置」の特長
「RSE集塵装置」の構造
「シンプル・イズ・ベスト」をモットーに設計されたこの装置は、RSE集塵部（ケージング・内筒部・バッフル・ミスト分離器・レベルアジャスター）とコンパクト型シックナー、MS脱水機、ケーキホッパー、スラリーポンプなどで構成されており、全体が省スペース設計なので場所を選びません。
構造上の特長
| RSE集塵 | ダスト捕集 | 排水処理 |
|---|---|---|
|
|
|

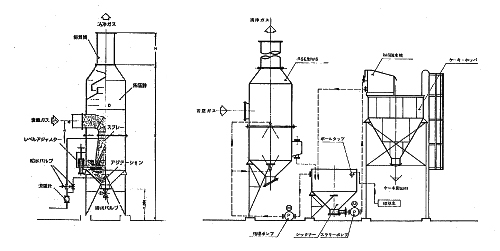

「RSE集塵装置」の設計図
「RSE集塵装置」の標準寸法表
| 型式 | 処理風量 m3/min. |
外径D （mm） |
H （mm） |
h （mm） |
Ød （mm） |
X （mm） |
|---|---|---|---|---|---|---|
| RSE-700 | 50 | 700 | 3,830 | 2,335 | 235 | 1,000 |
| RSE-750 | 60 | 750 | 3,975 | 2,440 | 265 | 1,000 |
| RSE-850 | 75 | 850 | 4,165 | 2,575 | 300 | 1,000 |
| RSE-950 | 95 | 950 | 4,355 | 2,710 | 335 | 1,000 |
| RSE-1050 | 115 | 1,050 | 4,605 | 2,900 | 375 | 1,500 |
| RSE-1200 | 155 | 1,200 | 4,920 | 3,125 | 425 | 1,500 |
| RSE-1300 | 185 | 1,300 | 5,180 | 3,325 | 475 | 1,500 |
| RSE-1500 | 235 | 1,500 | 5,550 | 3,580 | 530 | 1,500 |
| RSE-1700 | 300 | 1,700 | 5,930 | 3,850 | 600 | 2,000 |
| RSE-1900 | 375 | 1,900 | 6,310 | 4,120 | 670 | 2,000 |
| RSE-2150 | 490 | 2,150 | 6,755 | 4,425 | 750 | 2,000 |
| RSE-2350 | 595 | 2,350 | 7,185 | 4,725 | 850 | 2,000 |
| RSE-2-1900 | 750 | 1,700×3,400 | 6,575 | 4,265 | 950 | 2,000 |
| RSE-2-2000 | 850 | 1,800×3,600 | 6,840 | 4,425 | 1,000 | 2,000 |
| RSE-2-2150 | 1,000 | 1,900×3,900 | 7,100 | 4,585 | 1,050 | 2,000 |
「RSE集塵装置」のスペース表
| 型式 | 設置面積 A×Bm |
シックナー 容量D（m3） |
ホッパー 容量（m3） |
設置面積 （m） |
所要動力 （kW） |
|---|---|---|---|---|---|
| RSE-700 | 1.7×1.0 | 4.0 | ━ | 3.0×3.0 | 7 |
| RSE-750 | 1.8×1.1 | 4.0 | ━ | 3.0×3.0 | 7 |
| RSE-850 | 1.9×1.2 | 4.0 | ━ | 3.0×4.0 | 7 |
| RSE-950 | 2.0×1.3 | 4.0 | ━ | 3.0×4.5 | 7 |
| RSE-1050 | 2.0×1.4 | 4.0 | ━ | 3.0×4.5 | 7 |
| RSE-1200 | 2.2×1.5 | 4.0 | ━ | 3.0×4.5 | 7 |
| RSE-1300 | 2.3×1.6 | 4.0 | 9.6 | 3.0×5.0 | 9 |
| RSE-1500 | 2.5×1.8 | 4.0 | 9.6 | 3.0×5.0 | 9 |
| RSE-1700 | 2.8×2.0 | 4.0 | 9.6 | 3.0×7.5 | 9 |
| RSE-1900 | 3.0×2.2 | 4.0 | 9.6 | 3.0×7.5 | 9 |
| RSE-2150 | 3.3×2.5 | 8.5 | 9.6 | 3.5×8.5 | 10 |
| RSE-2350 | 3.5×2.7 | 8.5 | 9.6 | 3.5×8.5 | 10 |
| RSE-2-1900 | 2.9×4.4 | 15.0 | 9.6 | 5.0×9.0 | 10 |
| RSE-2-2000 | 3.0×4.6 | 15.0 | 9.6 | 5.0×9.0 | 10 |
| RSE-2-2150 | 3.1×4.9 | 25.0 | 9.6 | 5.0×9.0 | 10 |
